DS18B20 digital temperatursensor
Visar 1-5 av 5 objekt
18 tråd DS20B1 digital temperatursensor med Arduino
Ett av de enklaste och mest ekonomiska sätten att lägga till temperaturavkänning i ditt Arduino-projekt är att använda DS1B18 20-tråds temperatursensor. Dessa sensorer är ganska korrekta och kräver inga externa komponenter för att fungera. Så med bara några anslutningar och lite Arduino-kod kommer du att känna temperaturen på nolltid!
DS1B18 20-tråds temperaturgivare
DS18B20 är en-tråds gränssnitttemperatursensor tillverkad av Dallas Semiconductor Corp. Det unika 1-trådsgränssnittet kräver endast en digital stift för tvåvägskommunikation med en mikrokontroller.

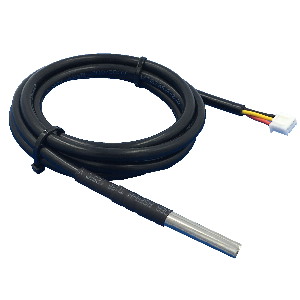

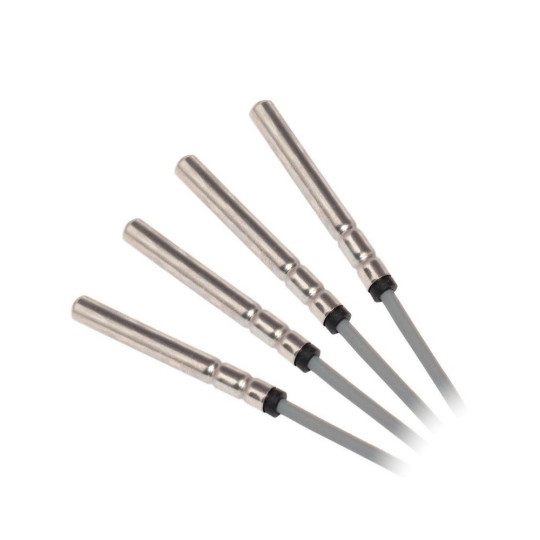

Sensorn finns i allmänhet i två former. Den som kommer i TO-92-paketet ser ut precis som en vanlig transistor. Den andra i vattentät sondstil som kan vara mer användbar när du behöver mäta något långt borta, under vattnet eller under marken.
.jpg)
DS18B20 Temperatursensortyper
DS18B20 temperatursensor är ganska exakt och kräver inga externa komponenter för att fungera. Den kan mäta temperaturer från -55 ° C till + 125 ° C med en noggrannhet på ± 0,5 ° C.
Upplösningen för temperaturgivaren kan konfigureras av användaren till 9, 10, 11 eller 12 bitar. Standardupplösningen vid uppstart är dock 12 bitar (eller en noggrannhet på 0,0625 ° C).
Sensorn kan drivas med en strömförsörjning på 3 V till 5,5 V och förbrukar endast 1 mA vid aktiv temperaturomvandling.
Här är de fullständiga specifikationerna:
|
Strömkälla |
3 V till 5,5 V |
|
Nuvarande förbrukning |
1mA |
| Temperatur sida | -55 till 125 ° C |
| noggrannhet | ± 0,5 ° C |
| upplösning |
9 till 12 bitar (valbar) |
| Omvandlingstid | <750 ms |
Flera DS18B20 på en enda buss
En av de största fördelarna med DS18B20 är att flera DS18B20 kan samexistera på samma 1-trådsbuss. Eftersom varje DS18B20 har en unik 64-bitars seriell kod ingraverad på fabriken är det lättare att skilja dem från varandra.
Denna funktion kan vara en stor fördel när du vill styra många DS18B20-enheter spridda över ett stort område.
| Noir | GND är en jordstift. |
| Gul | DQ är en 1-tråds databuss som ska anslutas till en digital stift på mikrokontrollern. |
| röd | VDD-stiftet ger ström till sensorn som kan ligga mellan 3,3 och 5 V. |
Här är en sammanfattning av de mest relevanta specifikationerna för DS18B20 temperatursensor:
- Kommunicerar via en-tråds busskommunikation Matningsområde: 3,0 V till 5,5 V
- Arbetstemperaturområde: -55 ° C till + 125 ° C Noggrannhet +/- 0,5 ° C (mellan -10 ° C och 85 ° C)
