Val av PT1000-sond och bruksanvisning

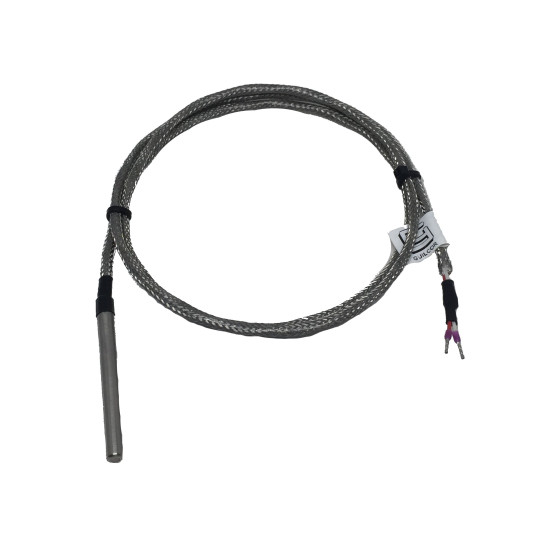

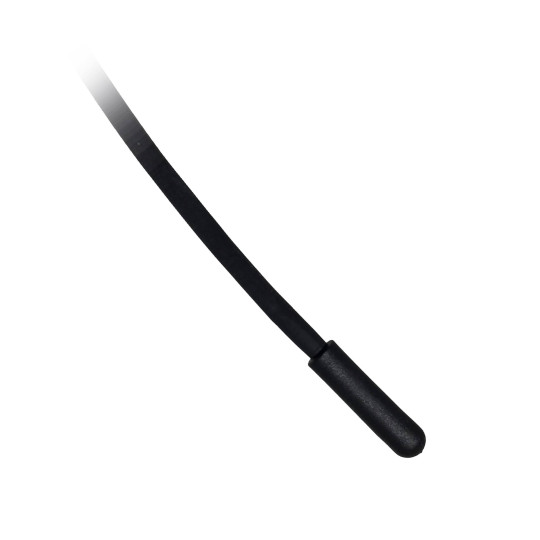

Ett PT1000-element består av en trådspole eller en deponerad film av ren metall. Elementets motstånd ökar med temperaturen på ett känt och repeterbart sätt. Pt1000-enheterna uppvisar utmärkt noggrannhet över ett brett temperaturområde.
- Temperaturvariation: -200 till 700 ° C
- Känslighet: Spänningsfallet över en RTD ger en mycket större uteffekt än ett termoelement.
- Linjäritet: Platin och koppar RTD ger ett mer linjärt svar än termoelement eller termistorer. RTD ickelineariteter kan korrigeras genom korrekt design av resistiva bryggnätverk.
Det vanligaste materialet är platina med en resistens på 1000 ohm vid 0 ° C och en temperaturkoefficient (alfa) på 0,0385 ohm / ºC.
Andra elementära material som också används är koppar, nickel et nickeljärn. Elementen i platina är dominerande på grund av sitt bredare utbud, och eftersom platina är den mest repeterbara och stabila av alla metaller.
Tolerans av PT1000; (Alpha = 0.003850 @ 0ºC)
| KLASS B | ± 0,30 ° C |
| KLASS A | ± 0.15 ° C |
| 1/3 B (1/3 DIN) | ± 0,10 ° C |
| 1/10 B (1/10 DIN) | ± 0.03 ° C |
Lineariseringsekvationen för en PT1000-sond:
Rt = R0 * (1 + A * t + B * t2 + C * (t-100) * t3)
där:
Rt är temperaturmotståndet t , R0 är motståndet vid 0 ° C och
A = 3,9083 E-3
B = -5,775 E-7
C = -4,183 E-12 (under 0 ° C) eller
C = 0 (över 0 ° C)
För en Pt1000-sensor kommer en temperaturförändring på 1 ° C att orsaka en resistansförändring på 03,84 ohm. Även ett litet fel i motståndsmätningen (till exempel motståndet hos ledningarna som leder till sensorn) kan orsaka ett stort fel i temperaturmätningen. För precisionsarbete har sensorerna fyra ledningar: två för att bära detektionsströmmen och två för att mäta spänningen över sensorelementet. Det är också möjligt att få sensorer med tre ledningar, även om dessa fungerar utifrån antagandet (inte nödvändigtvis giltigt) att motståndet hos var och en av de tre ledningarna är detsamma.
Anslutnings- / ledningsdetaljer:
Olika typer av anslutningar. Standardfärgkod; A är vit, B är röd.
 |
 |
 |
 |
| 2 kablar: Grundanslutning där ledaren är kort. Ingen kompensationstråd. | 3 ledningar: Det vanligaste med tre anslutningsledningar, instrumentet mäter trådens B motstånd och drar det från dess mätning. | 4 Wire: 4-trådsanslutningen är den mest exakta mätningen. Instrumentet mäter motståndet hos de fyra ledningstrådarna och drar det från dess mätning. | Dubbel Pt1000: Dubbel 3-tråds RTD-anslutning med två olika känsliga element. |
Inget underhåll krävs för RTD-sensorer, men schemalagda ispunkt (0ºC) kalibreringskontroll rekommenderas.
Metod för bestämning av motståndskraft mot ispunkt (0 ° C)
Förbered en isolerad behållare som är minst 300 mm djup och med en innerdiameter på 100 mm.
PROCEDUR. Förfarandet bör vara som följer:
a) Fyll den isolerade behållaren med finfördelad is tillverkad av destillerat vatten.
Obs: Om isvatten från destillerat vatten inte är tillgängligt räcker den klara delen av ett kommersiellt ispaket, förutsatt att alla ytor först tvättas med destillerat vatten.
b) Blanda is med vatten destillerad tidigare kyld med omröraren och töm sedan överflödigt vatten. Isen ska vara glasig men det borde inte finnas något gratis vatten kvar.
c) Anslut termometern till en mätanordning motstånd och justera så att den elektriska kraften försvinner i elementet överstiger inte 1 m W.
d) Sänk termometern i is så att elementet är på minst ett djup mindre 150 mm. Se till att termometerns botten är på minst 30 mm från botten av behållaren. Obs! Termometrar med stammelängder mindre än 150 mm bör sänkas ner till maximalt möjligt djup.
e) När elementet når jämvikt med isen kan åtgärder vidtas. Mätningar gjorda med likström ska göras med ström i både framåt- och backriktning. Obs! Den tid det tar för elementet att nå jämvikt är normalt cirka 3 minuter.
f) Minska elementets nedsänkningsdjup med 50 mm eller 20% av stångens längd, den mindre av de två.
g) Upprepa steg (e). Om läsförändringen är mer än en tredjedel av lämplig toleransbör hela proceduren upprepas med färsk is.
Precision: RTD Pt1000-sensorer; vid 0 ºC = klass B +/- 0,3 ºC, klass A +/- 0,15 ºC, 1/10 DIN = +/- 0,03 ºC
Risk för självuppvärmning
Strömmen genom sensorn kommer att orsaka uppvärmning: till exempel en detekteringsström på 1 mA genom ett 1000 ohm motstånd genererar 1 mW värme. Om sensorelementet inte släpper ut värmen kommer det att signalera a artificiellt hög temperatur. Denna effekt kan minskas antingen genom att använda ett stort sensorelement eller genom att säkerställa att det är i termisk kontakt med omgivningen.
Användningen av en detektionsström på 1 mA ger en signal på endast 1V. Eftersom motståndsförändringen för en grad Celsius är mycket liten, kommer även ett litet fel vid mätning av spänningen över sensorn att ge ett stort fel vid temperaturmätningen. Till exempel, ett spänningsmätningsfel på 1mV ger ett fel på 0,4 ° C i temperaturavläsningen. Likaså, ett 10 μA-fel i detektionsströmmen ger ett temperaturfel på 0,4 ° C.
På grund av de låga signalnivåerna är det viktigt att hålla kablarna borta från elektriska kablar, motorer, utrustning och andra enheter som kan avge elektrisk brus. Att använda en skärmad kabel med skärmen jordad i ena änden kan hjälpa till att minska störningar. När du använder långa kablar är det nödvändigt att verifiera att mätutrustningen klarar kablarnas motstånd.
Mer information om värdena för Pt1000-sonderna nedan!
| ↓ | ↓ |
| Noggrannhetsklass | R / T-omvandlingstabell |
