Pt100-sensorer är den vanligaste typen av platinamotståndstermometer. Motståndstermometrar är mestadels Pt100, Pt500 eller Pt1000. Termen "Pt" hänvisar till det faktum att sensorn är gjord av platina. 100 betyder att vid 0 ° C har sensorn ett motstånd på 100 ohm (Ω).
En motståndstermometer är en typ av temperatursensor. Den består av ett element vars motstånd varierar beroende på temperaturutvecklingen. Vanliga namn för motståndstermometrar inkluderar RTD (förkortning för motståndstemperaturdetektor), RT, Pt100, Pt500, Pt1000.
Ett Pt100-element består av en trådspole eller en deponerad film av ren metall. Elementets motstånd ökar med temperaturen på ett känt och repeterbart sätt. Pt100s uppvisar utmärkt noggrannhet över ett brett temperaturintervall.
- Temperaturområde: -200 till 700 ° C
- Känslighet: Spänningsfallet över en RTD ger en mycket större uteffekt än ett termoelement.
- Linjäritet: Platin och koppar RTD ger ett mer linjärt svar än termoelement eller termistorer. RTD ickelineariteter kan korrigeras genom korrekt design av resistiva bryggnätverk.
Det vanligaste materialet är platina med en resistans på 100 ohm vid 0 ºC och en temperaturkoefficient (alfa) på 0,00385 ohm / º C. Andra elementära material som också används är koppar, nickel och nickeljärn. Elementen av platina dominerar på grund av sitt bredare utbud, och eftersom platina är det mest repeterbara och stabila av alla metaller.
| KLASS B | ± 0,12; ELLER ± 0,30 ºC |
| KLASS A | ± 0.06; ELLER ± 0.15 ºC |
| 1/3 B (1/3 DIN) | ± 0,04; ELLER ± 0,10 ºC |
| 1/10 B (1/10 DIN) | ± 0.012; ELLER ± 0.03 ºC |
Rt = R0 * (1 + A * t + B * t2 + C * (t-100) * t3)
där:
Rt är motståndet mot temperaturen t
R0 är motståndet vid 0 ° C
A = 3,9083 E-3 B = -5,775 E-7 C = -4,183 E-12 (under 0 ° C) eller C = 0 (över 0 ° C)
För en PT100-sensor kommer en temperaturförändring på 1 ° C att orsaka en resistansförändring på 0,384 ohm. Även ett litet fel i motståndsmätningen (till exempel motståndet hos ledningarna som leder till sensorn) kan orsaka ett stort fel i temperaturmätningen. För precisionsarbete har sensorerna fyra ledningar: två för att bära detektionsströmmen och två för att mäta spänningen över sensorelementet. Det är också möjligt att få sensorer med tre ledningar, även om dessa fungerar utifrån antagandet (inte nödvändigtvis giltigt) att motståndet hos var och en av de tre ledningarna är detsamma.

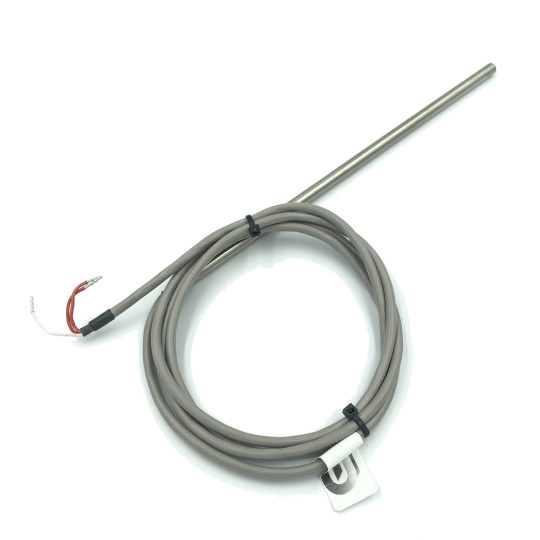

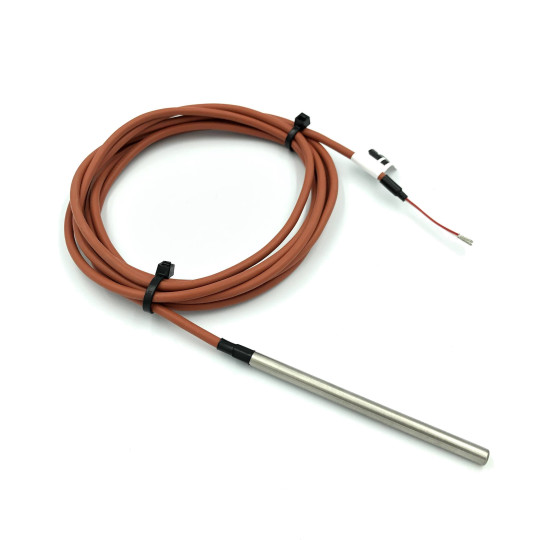

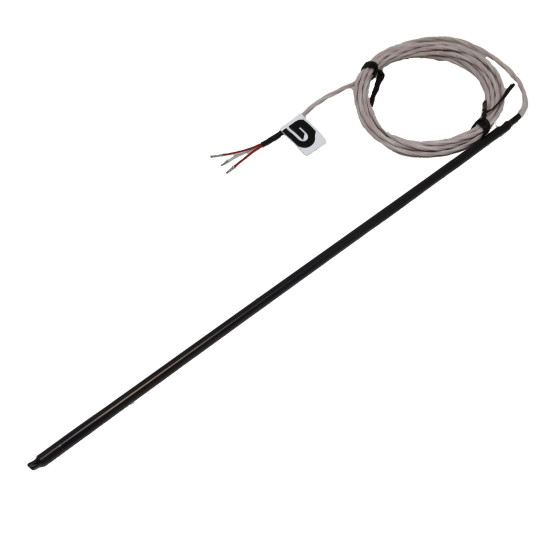

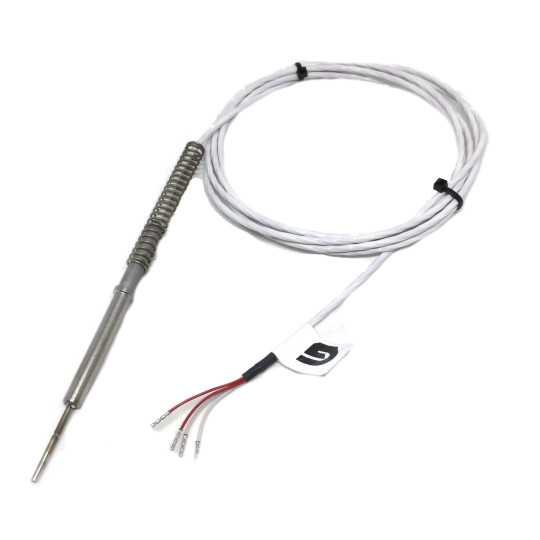

Olika typer av anslutningar. Standardfärgkod; A är vit, B är röd.
 |
 |
 |
 |

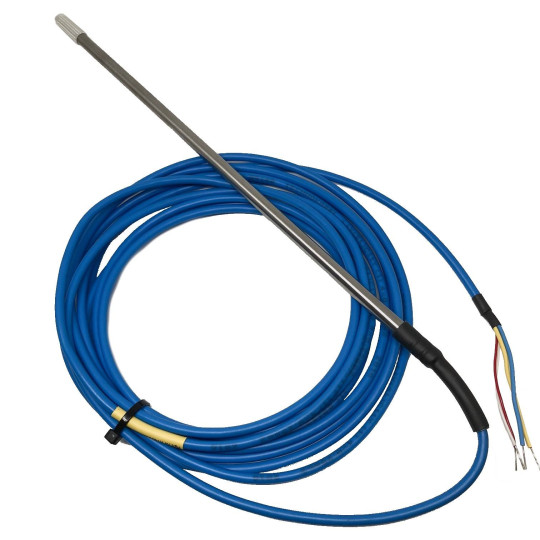

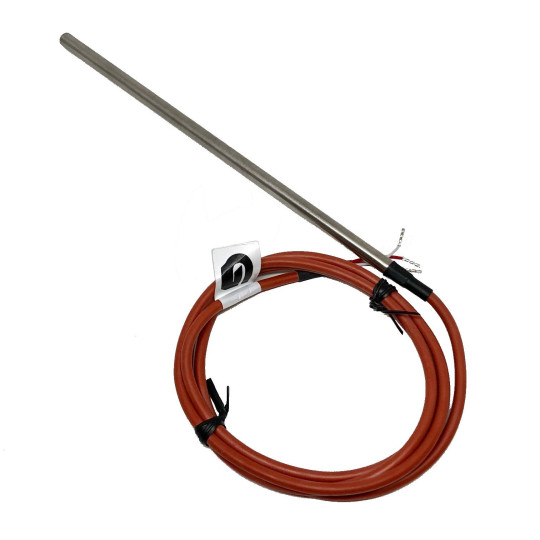

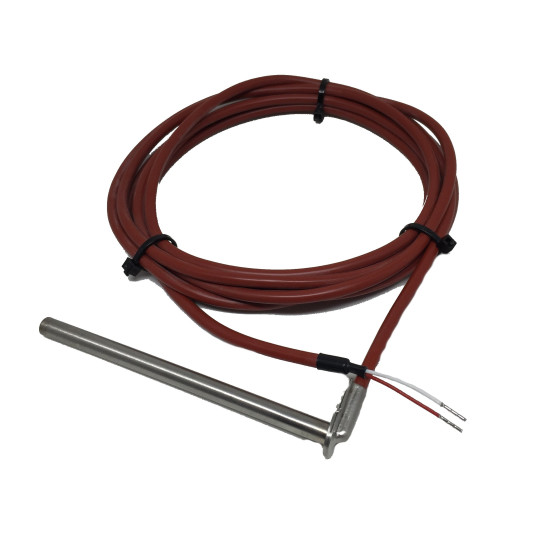

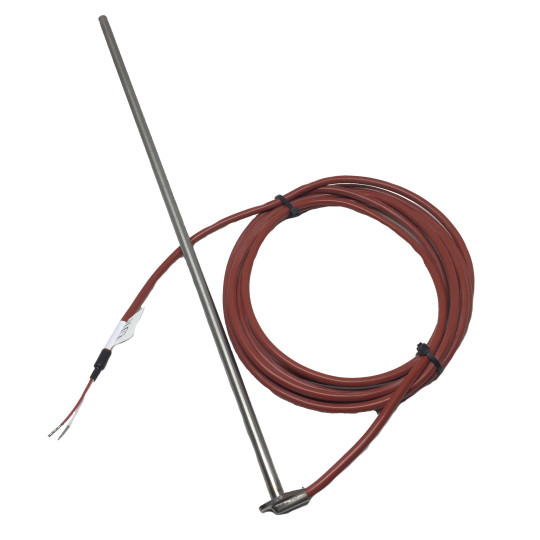

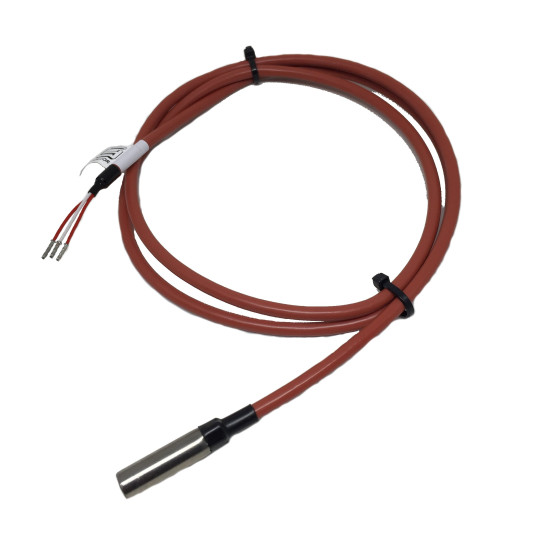

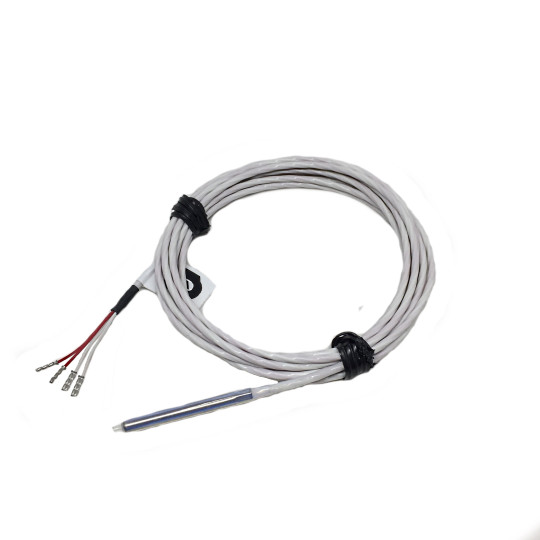

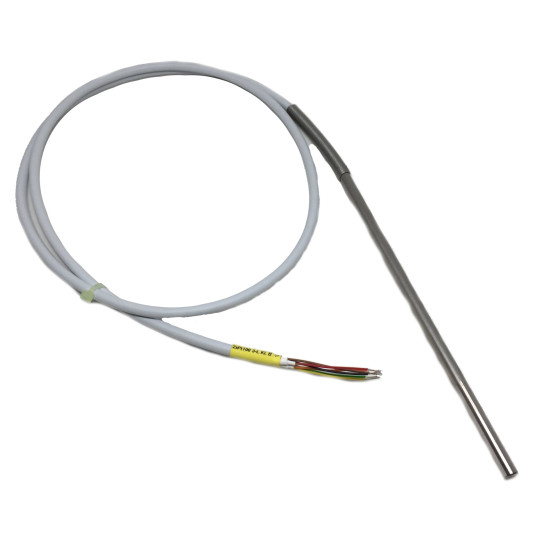

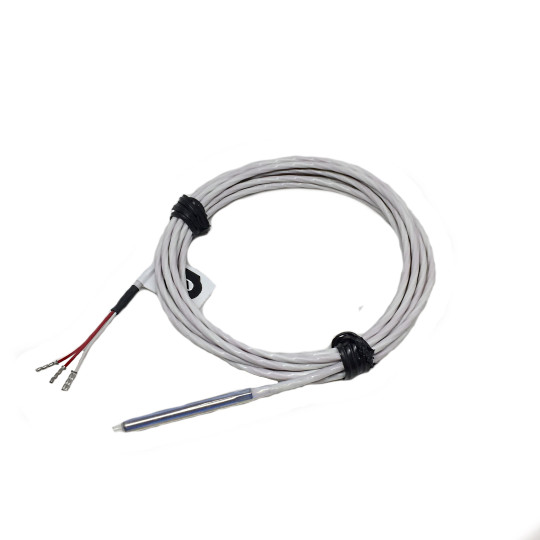

| 2 söner : Grundanslutning där ledaren är kort. Ingen kompensationstråd. | 3 ledningar: Det vanligaste med tre anslutningsledningar, instrumentet mäter trådens B motstånd och drar den från dess mätning. | 4 söner : 4-trådsanslutningen är den mest exakta mätningen. Instrumentet mäter motståndet hos de fyra ledningstrådarna och drar det från dess mätning. | Dubbel Pt100 : Dubbel 3-tråds RTD-anslutning med två olika känsliga element. |
Inget underhåll krävs för RTD-sensorer, men schemalagda ispunkt (0ºC) kalibreringskontroll rekommenderas.
Förbered en isolerad behållare
é minst 300 mm djup och en innerdiameter på 100 mm.
Förfarandet bör vara som följer:
(a) Fyll den isolerade behållaren med finfördelad is tillverkad av destillerat vatten
Obs: Om isvatten från destillerat vatten inte är tillgängligt räcker den klara delen av ett kommersiellt ispaket, förutsatt att alla ytor först tvättas med destillerat vatten.
b) Blanda isen med destillerat vatten som tidigare kylts med omröraren och töm sedan överflödigt vatten. Isen ska vara glasig men det ska inte finnas något öppet vatten kvar.
c) Anslut termometern till en lämplig motståndsmätanordning och justera så att den elektriska kraften som försvinner i elementet inte överstiger 1 m W.
d) Sänk ner termometern i is så att elementet ligger på minst 150 mm djup. Se till att termometerns botten ligger minst 30 mm från behållarens botten. Obs! Termometrar med stammelängder mindre än 150 mm bör sänkas ner till maximalt möjligt djup.
e) När elementet når jämvikt med isen kan åtgärder vidtas. Mätningar gjorda med likström ska göras med ström i både framåt- och backriktning. Obs! Den tid det tar för elementet att nå jämvikt är normalt cirka 3 minuter.
f) Minska elementets nedsänkningsdjup med 50 mm eller 20% av stångens längd, beroende på vilket som är mindre.
g) Upprepa steg (e). Om avläsningsändringen är mer än en tredjedel av lämplig tolerans bör hela proceduren upprepas med färsk is.
Precision: PT100 RTD-sensorer; vid 0 ºC = klass B +/- 0,3 ºC, klass A +/- 0,15 ºC, 1/10 DIN = +/- 0,03 ºC
Strömmen genom sensorn kommer att orsaka uppvärmning: till exempel kommer en avkänningsström på 1 mA genom ett 100 ohm motstånd att generera 100 μW värme. Om avkänningselementet inte släpper ut denna värme kommer den att rapportera en artificiellt hög temperatur. Denna effekt kan minskas antingen genom att använda ett stort sensorelement eller genom att säkerställa att det är i termisk kontakt med omgivningen.
Att använda en avkänningsström på 1 mA ger en signal på endast 100 mV. Eftersom förändringen i motstånd för en grad Celsius är mycket liten, kommer även ett litet fel vid mätning av spänningen över sensorn att ge ett stort fel vid mätning av temperaturen.
Till exempel kommer ett spänningsmätningsfel på 100 μV att ge ett fel på 0,4 ° C i temperaturavläsningen. På samma sätt kommer ett fel på 1 μA i detektionsströmmen att ge ett temperaturfel på 0,4 ° C.
På grund av de låga signalnivåerna är det viktigt att hålla kablarna borta från elektriska kablar, motorer, utrustning och andra enheter som kan avge elektrisk brus.
Att använda en skärmad kabel med skärmen jordad i ena änden kan hjälpa till att minska störningar. När du använder långa kablar är det nödvändigt att kontrollera att mätutrustningen klarar kablarnas motstånd.
Mer information om värdena för Pt100-sonderna nedan!
| ↓ | ↓ |
| Noggrannhetsklass | R / T-omvandlingstabell |
